メッシュフェンスシリーズ
ステラPフェンス用あとつけBPL
コンクリート基礎が不要、ベースプレートにより支柱を固定 施工性が向上
特長・仕様
標準図
特長
コンクリート基礎不要

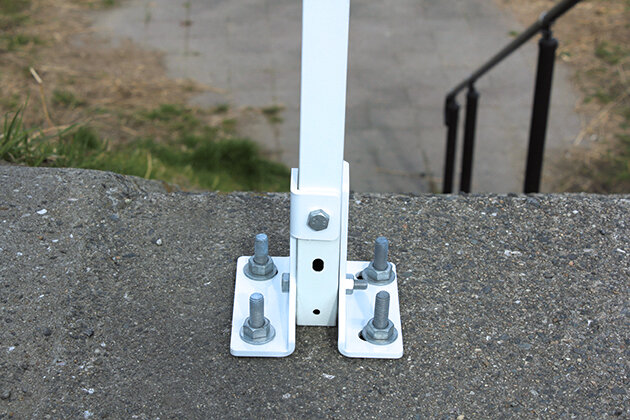

コンクリート面に直接、ベースプレートをアンカーで固定するため、施工時間が大幅に短縮します。
現場に柔軟に対応
標準支柱の埋込部分を現場でカットし、ベースプレート仕様に変更できます。
仕様
【材質・表面処理】
| 部材 | 材質 | 表面処理 |
|---|---|---|
| 後付けベースA | JIS G 3302 「溶融亜鉛めっき鋼板及び鋼帯」 SGH400-Z27 | 粉体塗装 |
| 後付けベースB | JIS G 3302 「溶融亜鉛めっき鋼板及び鋼帯」 SGH400-Z27 |
現場の変化に柔軟に対応
※支柱取り付けには、標準の支柱の埋め込み部分をカットしボルト取付用の穴あけ加工を現地で行ってください。
標準図 基礎部取付詳細図
サイズ表
| 部材 | 対応フェンス | 付属品 |
|---|---|---|
| 後付けベースA | ステラP H‐60 H‐80 H‐100 H‐120 H‐150 | ボルト・ナットM8×65・・・1セット |
| 後付けベースB | ステラP H‐180 H‐200 | ボルト・ナットM8×75・・・1セット |
※推奨アンカーボルトM10×70（B1070）※アンカーボルトは付属しておりません。
