折板柵シリーズ

防風柵／防塵柵・防砂柵／防雪柵

面板はスーパーダイマ。耐候性・耐食性に優れた性能

特長・仕様

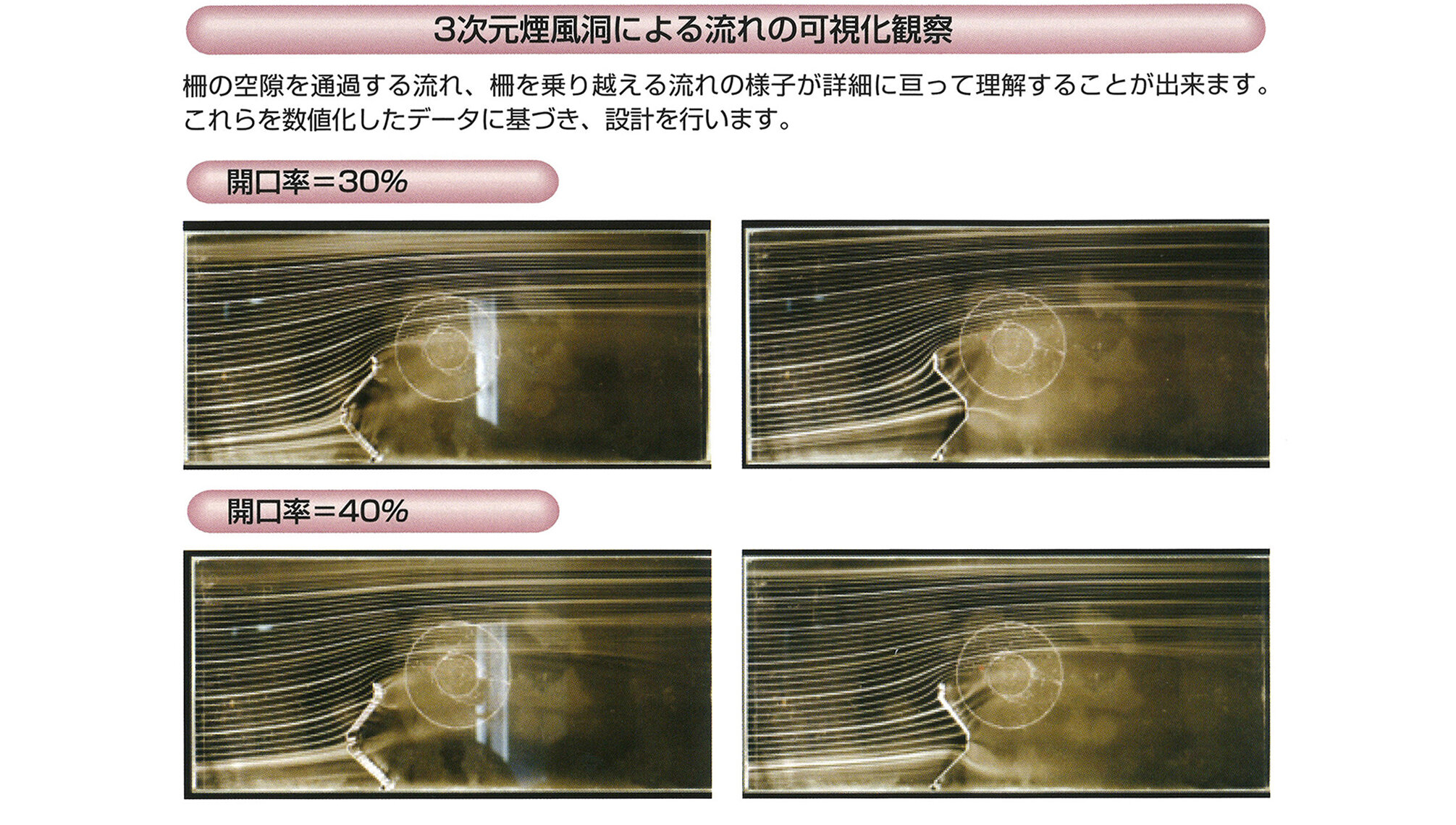

設置場所毎に最適化した設計により、優れた防風・防雪効果が得られます。一般的には、面板の開口率は、防風柵が40％、防雪柵は20～30％が有効とされています。

主柱、胴縁は溶融亜鉛めっき処理を施し、有孔折板は、日本製鉄のスーパーダイマK35を採用、優れた耐候性・耐食性を発揮します。

【材質・表面処理】

部材	材質	表面処理
主柱胴縁	JIS G 3101 「一般構造用圧延鋼材」 SS400	溶融亜鉛めっき
有孔板無孔板	スーパーダイマ「構造用」 NSDH400	K35

種類	開口率	特長	防風	防砂	防塵	防雪	防波	建築
無孔板	0%	孔が開いていない為、目隠しに用いられます。	◯	◯	◯	◯	◯	◯
有孔板	40%	高い防風効果が見込め、防風柵によく用いられる。	◎	◯	◯	◯	◯	◯
	30%	雪を捉える効果に優れ、防雪柵によく用いられる。	◯	◯	◯	◎	◯	◯
	20%	雪を捉える効果に優れ、防雪柵によく用いられる。	◯	◯	◯	◎	◯	◯
有孔板	33%	サイズの細かい孔で構成されており防塵・防砂に用いられる。	◯	◎	◎	◯	◯	◯

※透過性に優れたポリカーボネート有孔板もございます、担当までご用命下さい。

山高さ	寸法（mm）（板厚×奥行き×幅×長さ）	開口率（％）	質量（kg/枚）	断面積（cm²）	断面二次モーメント（cm⁴）	断面係数（cm³）
68	1.6×68×250×2,960	40	7.36	1.82	15.6	4.02
		33	8.24	1.97	10.7	2.97
		30	8.5	2.21	16.8	4.44
		0	12.1	4.48	25.8	7.32

V＝45ｍ/sec・パネルかさね張り仕様・有孔板開口率＝40%

高さ呼称	柵高さ（L1）	パネル高さ（L2）	柱サイズ（※1）	埋込み（L3）	柱全長（L4）	パネル枚数（1スパン当り）	柱間隔	参考基礎寸法 a×b×c
NCH-150	1,600	1,570	H-100×100×6×8	300	1,900	7	3,000	□ 1,300×800×750
NCH-200	2,040	2,010	H-100×100×6×8	350	2,390	9	3,000	□ 900×1,400×850
NCH-250	2,480	2,450	H-100×100×6×8	400	2,880	11	3,000	□ 900×1,500×900
NCH-300	3,140	3,110	H-100×100×6×8	450	3,590	14	3,000	□ 1,100×1,700×1,000
NCH-400	4,020	3,990	H-125×125×6.5×9	550	4,570	18	3,000	□ 1,200×1,900×1,150
NCH-500	5,120	5,090	H-150×150×7×10	650	5,770	23	3,000	□ 1,300×2,100×1,250
NCH-600	6,000	5,970	H-175×175×7.5×11	750	6,750	27	3,000	□ 1,400×2,200×1,350
NCH-700	7,100	7,070	H-244×175×7×11	900	8,000	32	3,000	□ 1,500×2,400×1,450
NCH-800	7,980	7,950	H-244×175×7×11	950	8,930	36	3,000	□ 1,600×2,600×1,550
NCH-900	9,080	9,050	H-294×200×8×12	1,050	10,130	41	3,000	□ 1,700×2,700×1,650
NCH-1000	9,960	9,930	H-294×200×8×12	1,100	11,060	45	3,000	□ 1,800×2,900×1,750

※1）寸法表記は、右記断面図記号と相乗してください。
　寸法：A×B×ｔ1×ｔ2
※2）GLからのフェンス高さは、パネル高さ+30mm（パネル下端部からGLまでの距離）
※3）サイズ表は、条件により柱サイズや基礎サイズが変わりますので、ご用命の際は担当までご相談下さい。
